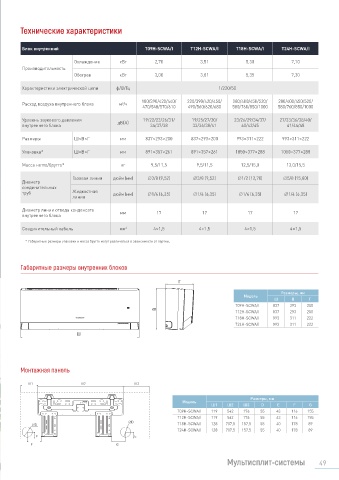

Мультисплит-системы Технические характеристики

Блоки внутренние настенные CLIVIA Блок внутренний T09H­SCWA/I T12H­SCWA/I T18H­SCWA/I T24H­SCWA/I

Охлаждение кВт 2,70 3,51 5,30 7,10
Производительность
Обогрев кВт 3,00 3,81 5,35 7,30

Характеристики электрической цепи ф/В/Гц 1/220/50

180/390/420/440/ 220/390/420/450/ 280/400/450/520/ 280/400/450/520/
Расход воздуха внутреннего блока м³/ч
470/540/570/610 490/560/620/680 580/760/850/1000 580/760/850/1000
Уровень звукового давления дБ(А) 19/22/23/26/31/ 19/25/27/30/ 23/26/29/34/37/ 27/33/36/38/40/
внутреннего блока 34/37/38 33/36/38/41 40/42/45 41/44/48

Размеры Ш × В × Г мм 837 × 293 × 200 837 × 293 × 200 993 × 311 × 222 993 × 311 × 222

Упаковка* Ш × В × Г мм 891 × 357 × 261 891 × 357 × 261 1050 × 377 × 288 1050 × 377 × 288

Масса нетто/брутто* кг 9,5/11,5 9,5/11,5 12,5/15,0 13,0/15,5
Газовая линия дюйм (мм) ∅ 3/8 (9,52) ∅ 3/8 (9,52) ∅ 1/2 (12,70) ∅ 5/8 (15,80)
Диаметр
соединительных
НАСТЕННЫЕ ВНУТРЕННИЕ БЛОКИ серии Clivia — это премиаль- труб Жидкостная дюйм (мм) ∅ 1/4 (6,35) ∅ 1/4 (6,35) ∅ 1/4 (6,35) ∅ 1/4 (6,35)
линия
ное решение для пользователей мульти сплит-систем TOSOT. Они
обеспечивают максимально комфортный климат благодаря уров- Пульт дистанционного Диаметр линии отвода конденсата мм 17 17 17 17
ню шума от 19 дБ и возможности контроля влажности с помо- управления YBE1F внутреннего блока
щью встроенного в блок датчика. Дополнительно они оборудова- Соединительный кабель мм 2 4 × 1,5 4 × 1,5 4 × 1,5 4 × 1,5
ны генератором холодной плазмы и излучателем ультра фиолета
для очистки и обеззараживания воздуха. Управление внутрен- * Габаритные размеры упаковки и масса брутто могут различаться в зависимости от партии.
ними блоками Clivia осуществляется с помощью премиального
беспроводного пульта или с помощью встроенного вайфай-модуля.
Габаритные размеры внутренних блоков

Г

Размеры, мм
Модель
Ш В Г
T09H-SCWA/I 837 293 200
В
T12H-SCWA/I 837 293 200
T18H-SCWA/I 993 311 222
T24H-SCWA/I 993 311 222
Ш

Монтажная панель

Ш1 Ш2 Ш3

Размеры, мм
Модель
Ш1 Ш2 Ш3 D E F G
T09H-SCWA/I 119 542 176 55 43 116 155
T12H-SCWA/I 119 542 176 55 43 116 155
∅D
∅D T18H-SCWA/I 128 707,5 157,5 55 40 178 89
T24H-SCWA/I 128 707,5 157,5 55 40 178 89
E E
F G
