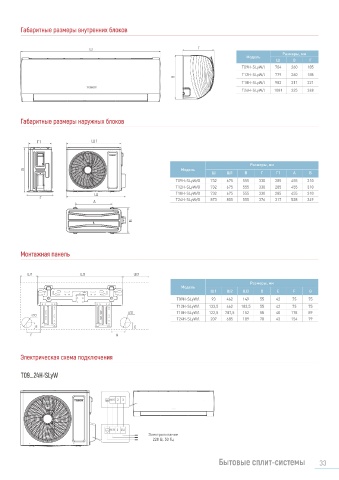

Cплит-системы Габаритные размеры внутренних блоков
LYRA X Ш Г
Размеры, мм
Модель
Ш В Г
T09...24H-SLyW/I T09H-SLyW/l 704 260 185
T12H-SLyW/l 779 260 185
T09...24H-SLyW/O В T18H-SLyW/l 982 311 221
T24H-SLyW/l 1081 325 248
Технические характеристики Габаритные размеры наружных блоков
T09HSLyW/I/ T12HSLyW/I/ T18HSLyW/I/ T24HSLyW/I/ Г1 Ш1
Сплитсистема
T09HSLyW/O T12HSLyW/O T18HSLyW/O T24HSLyW/O
Охлаждение кВт 2,50 (0,50–3,25) 3,20 (0,90–3,60) 4,60 (1,00–5,30) 6,20 (1,60–6,90)
Производительность
Обогрев кВт 2,80 (0,50–3,60) 3,40 (0,90–4,00) 5,20 (1,00–5,65) 6,50 (1,30–7,91)
Размеры, мм
Коэффициент энергоэффективности в режиме охлаждения (EER) / 3,68 (A)/3,84 (A) 3,23 (A)/3,71 (A) 3,39 (A)/3,88 (A) 3,50 (A)/3,95 (А) В Модель
обогрева (COP) (класс) Ш Ш1 В Г Г1 A Б
Сезонный коэффициент энергоэффективности охлаждения (SEER) / 6,6 (A++)/4,1 (А+) 6,1 (A++)/4 (А+) 6,4 (A++)/4 (А+) 6,8 (A++)/4 (А+) T09H-SLyW/O 732 675 555 330 285 455 310
обогрева (SCOP) (класс) T12H-SLyW/O 732 675 555 330 285 455 310
Характеристики электрической цепи ф/В/Гц 1/220/50 (к наружному блоку) Ш T18H-SLyW/O 732 675 555 330 285 455 310
Г T24H-SLyW/O 873 805 555 376 317 528 349
Охлаждение кВт 0,68 (0,15–1,30) 0,99 (0,22–1,30) 1,36 (0,42–1,80) 1,77 (0,45–2,20) A
Потребляемая мощность
Обогрев кВт 0,73 (0,14–1,50) 0,92 (0,22–1,50) 1,34 (0,42–1,90) 1,65 (0,45–2,20)
Охлаждение А 3,1 4,4 5,9 7,9
Рабочий ток Б
Обогрев А 3,2 4 5,8 7,3
Рабочий ток максимальный А 6 6 8 9,7
Внутренний блок
250/270/320/390/ 280/320/350/400/ 610/650/700/740/
Объем рециркуляции воздуха м³/ч 650/750/950/1100
430/470/500 480/520/590 780/850/910 Монтажная панель
22/25/28/32/ 24/26/30/33/ 29/30/32/34/
Уровень звукового давления дБ(А) 35/38/44/47
34/36/38 35/37/41 37/39/43
Размеры Ш × В × Г мм 744 × 256 × 185 819 × 256 × 185 1013 × 307 × 221 1081 × 325 × 248 Ш1 Ш2 Ш3
Упаковка Ш × В × Г мм 788 × 314 × 249 863 × 314 × 249 1055 × 366 × 287 1127 × 397 × 324
Размеры, мм
Масса нетто/брутто кг 8,0/9,5 8,5/10,0 13,5/16,0 16,5/19,5 Модель
Ш1 Ш2 Ш3 D E F G
Наружный блок
T09H-SLyW/l 93 462 149 55 42 75 75
Уровень звукового давления дБ(А) 50 52 55 58
T12H-SLyW/l 133,5 462 183,5 55 42 75 75
Размеры Ш × В × Г мм 732 × 555 × 330 732 × 555 × 330 732 × 555 × 330 873 × 555 × 376 ∅D T18H-SLyW/l 122,5 707,5 152 55 40 178 89
∅D
Упаковка Ш × В × Г мм 791 × 590 × 373 791 × 590 × 373 791 × 590 × 373 948 × 591 × 428 T24H-SLyW/l 207 685 189 70 43 154 79
Масса нетто/брутто кг 24,0/27,0 25,0/27,5 26,5/29,0 36,5/39,5 E E
Марка роторного компрессора GREE GREE GREE GREE F G
Газовая линия дюйм (мм) ∅ 3/8” (9,52) ∅ 3/8” (9,52) ∅ 3/8” (9,52) ∅ 1/2” (12,7)
Соединительные трубы
Жидкостная линия дюйм (мм) ∅ 1/4” (6,35) ∅ 1,4” (6,35) ∅ 1,4” (6,35) ∅ 1,4” (6,35)
Наружный диаметр дренажного патрубка мм 17 17 17 17 Электрическая схема подключения
Перепад высот м 10 10 10 10
Максимальные
Длина м 15 20 25 25 T09...24H-SLyW
Заводская заправка R32 кг 0,48 0,55 0,75 1,3
Дозаправка хладагентом Свыше 5 м г/м 16 16 16 16
Кабели электрических Эл. питание мм² 3 × 1,5 3 × 1,5 3 × 2,5 3 × 2,5 N(1) 2 3
подключений Межблочный мм² 4 × 1,5 4 × 1,5 4 × 1,5 4 × 1,5
Автомат токовой защиты 10 10 16 25
Диапазон рабочих Охлаждение °C –15… +43
температур Обогрев °C –15… +24
N(1) 2 3(L)
Электропитание
* Уровень звукового давления, указанный в спецификации, измеряется в специальном для этого помещении — акустической безэховой камере, в которой стены покрыты звукопогло-
щающим материалом. В реальном помещении звук от оборудования усиливается из-за многократного отражения звука от потолка, стен, мебели и др. Данный эффект приводит к росту 220 В, 50 Гц
уровня звукового давления, который зависит от типа помещения и характеристик отражающих поверхностей. Звуковое давление определено в соответствии стандарту GB/T 7725
