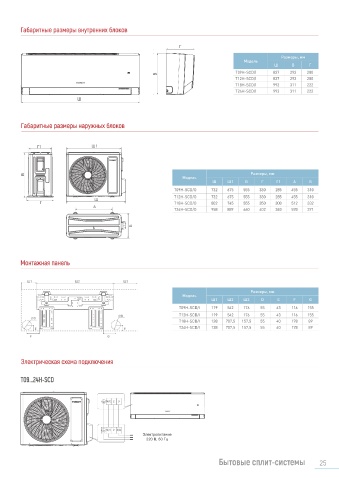

Сплит-системы Габаритные размеры внутренних блоков
CLIVIA DELUXE Г
Размеры, мм
Модель
T09…24H-SCD/I Ш В Г
В T09H-SCD/I 837 293 200
T09…24H-SCD/O T12H-SCD/I 837 293 200
T18H-SCD/I 993 311 222
T24H-SCD/I 993 311 222
Ш
Технические характеристики Габаритные размеры наружных блоков
T09HSCD/I/ T12HSCD/I/ T18HSCD/I/ T24HSCD/I/
Сплитсистема
T09HSCD/O T12HSCD/O T18HSCD/O T24HSCD/O Г1 Ш1
Охлаждение кВт 2,70 (0,80–3,80) 3,51 (0,90–4,40) 5,30 (0,85–6,30) 7,10 (1,80–7,80)
Производительность
Обогрев кВт 3,00 (0,90–4,25) 3,81 (0,90–4,70) 5,35 (1,05–7,00) 7,30 (1,50–9,40)
Коэффициент энергоэффективности в режиме 4,03 (А)/4,41 (А) 3,55 (A)/3,90 (А) 3,35 (A)/3,84 (A) 3,51 (A)/3,90 (A)
охлаждения (EER) / обогрева (COP) (класс) В Размеры, мм
Модель
Сезонный коэффициент энергоэффективности охлаждения Ш Ш1 В Г Г1 A Б
(SEER) / обогрева (SCOP) (класс) 8,5 (A+++)/4,6 (A++) 7,2 (A++)/4,1 (А+) 7,3 (A++)/4,2 (А+) 7 (A++)/4,3 (А+) T09H-SCD/O 732 675 555 330 285 455 310
Характеристики электрической цепи ф/В/Гц 1/220/50 (к наружному блоку) T12H-SCD/O 732 675 555 330 285 455 310
Ш
Охлаждение кВт 0,670 (0,100–1,300) 0,989 (0,220–1,400) 1,582 (0,100–2,300) 2,030 (0,450–2,900) Г T18H-SCD/O 802 745 555 350 300 512 332
Потребляемая мощность A T24H-SCD/O 958 889 660 402 340 570 371
Обогрев кВт 0,680 (0,150–1,400) 0,977 (0,220–1,650) 1,393 (0,240–2,350) 1,870 (0,350–3,500)
Охлаждение А 3,10 4,43 7,20 9,00
Рабочий ток
Обогрев А 3,20 4,38 6,30 9,30 Б
Максимальный рабочий ток А 6,20 7,40 10,50 14,00
Блок внутренний
180/390/420/440/470/ 220/390/420/450/490/ 280/400/450/520/580/ 280/400/450/520/580/
Расход воздуха внутреннего блока м³/ч
540/570/610 560/620/680 760/850/1000 760/850/1000
Уровень звукового давления внутреннего блока дБ(А) 19/22/23/26/31/34/37/38 19/25/27/30/33/36/38/41 23/26/29/34/37/40/42/45 27/33/36/38/40/41/44/48 Монтажная панель
Размеры Ш × В × Г мм 837 × 293 × 200 837 × 293 × 200 993 × 311 × 222 993 × 311 × 222
Упаковка Ш × В × Г мм 891 × 357 × 261 891 × 357 × 261 1050 × 377 × 288 1050 × 377 × 288 Ш1 Ш2 Ш3
Масса нетто/брутто кг 9,5/11,5 9,5/11,5 12,5/15 13/15,5
Размеры, мм
Блок наружный Модель
Ш1 Ш2 Ш3 D E F G
Уровень звукового давления наружного блока дБ(А) 50 52 56 59
T09H-SCD/I 119 542 176 55 43 116 155
Размеры Ш × В × Г мм 732 × 555 × 330 732 × 555 × 330 802 × 555 × 350 958 × 660 × 402
∅D T12H-SCD/I 119 542 176 55 43 116 155
Упаковка Ш × В × Г мм 791 × 590 × 373 791 × 590 × 373 869 × 594 × 395 1029 × 715 × 453 ∅D T18H-SCD/I 128 707,5 157,5 55 40 178 89
Масса нетто/брутто кг 25,0/27,5 25,5/28,0 31,5/34,0 45/49,5 E E T24H-SCD/I 128 707,5 157,5 55 40 178 89
Марка компрессора GREE GREE GREE GREE F G
Диаметр соединительных Жидкостная линия дюйм (мм) ∅ 1/4 (6,35) ∅ 1/4 (6,35) ∅ 1/4 (6,35) ∅ 1/4 (6,35)
труб Газовая линия дюйм (мм) ∅ 3/8 (9,52) ∅ 3/8 (9,52) ∅ 1/2 (12,70) ∅ 5/8 (15,89)
Диаметр линии отвода конденсата внутреннего мм 17 17 17 17 Электрическая схема подключения
блока
Максимальная длина фреонопровода м 15 15 25 25
Максимальный перепад высоты T09…24H-SCD
фреонопровода м 10 10 10 10
Количество хладагента R32 кг 0,53 0,57 0,85 1,40
Дозаправка хладагентом Свыше 5 м г/м 16 16 16 40 N(1) 2 3
Кабель электропитания мм 2 3 × 1,5 3 × 1,5 3 × 2,5 3 × 2,5
Соединительный кабель мм² 4 × 1,5 4 × 1,5 4 × 1,5 4 × 1,5
Автоматический выключатель А 10 10 16 25
N(1) 2 3(L)
Диапазон рабочих Охлаждение °С –15… +50 Электропитание
температур Обогрев °С –25… +30 220 В, 50 Гц
24 Бытовые сплит-системы 25
